Măng sông

Sử dụng nối hai ống GoMax cùng kích thước. Thông số kỹ thuật theo bảng bên.

Mã hiệu đặt hàng:

MS = [kích thước đường kính trong của ống]

Ví dụ: măng sông cho ống GoMax 100 sẽ là MS - 100

Stt Loại măng sông D1 (mm) D2 (mm) L (mm)
1. MS - 25 35 27 60
2. MS - 30 45 32 65
3. MS - 40 60 42 85
4. MS - 50 70 53 110
5 MS - 65 90 67 130
6. MS - 70 95 73 130
7. MS - 80 110 83 165
8. MS - 90 113 94 170
9. MS - 100 140 103 200
10. MS - 125 170 128 240
11. MS - 150 204 155 260
12. MS - 160 215 165 260
13 MS - 175 238 180 300
14 MS - 200
270 205 330
15 MS - 250
328 258 350

Đầu bịt

Vặn vào đầu ống tránh nước, cát, bụi, côn trùng, dị vật... chui vào trong ống trong quá trình lưu kho, vận chuyển và các đầu ống chờ chưa kéo cáp

Mã hiệu đặt hàng:

DB = [kích thước đường kính trong của ống]

Ví dụ: đầu bị cho ống GoMax 100 sẽ là DB - 100

Để đảm bảo nước không chui vào trong ống, điểm tiếp xúc với đầu bịt và ống GoMax nên quấn kỹ bằng băng cao su ở trong, băng PVC ở ngoài.

Phụ kiện ống nhựa xoắn hdpe Ospen - Đầu bịt

Nút loe

Sử dụng khi kéo cáp, tránh việc xước và rách vỏ cáp, ống nhựa trong quá trình kéo cáp

Mã hiệu đặt hàng:

NL - [kích thước đường kính trong của ống]

Ví dụ: đặt cho ống GoMax 100 sẽ là NL - 100

Stt Nút loe D1 (mm) D2 (mm) L (mm)
1. NL - 25 20 35 35
2 NL - 30 25 45 50
3 NL - 40 36 55 50
4 NL - 50 45 65 60
5 NL - 65 60 95 70
7 NL - 80 75 115 85
9 NL - 100 95 140 105
10 NL - 125 116 170 120
11 NL - 150 140 205 150
13 NL - 175 168 250 160
14 NL - 200 190 270 185
15 NL - 250 235 335 200

Nút cao su

Dùng bịt đầu cáp ra khỏi ống, ngăn nước chui vào ống.

Mã hiệu đặt hàng:

NCS - [kích thước đường kính trong của ống]

Ví dụ: đặt cho ống GoMax 100 sẽ là NCS - 100

Stt Nút cao su D1 (mm) D2 (mm) L (mm))
1. NCS - 25 20 35 35
2. NCS - 30 43 25 56
3. NCS - 40 55 35 60
4. NCS - 50 68 40 82
5. NCS- 65 85 55 116
6. NCS - 80 105 70 118
7. NCS - 100 135 90 162
8. NCS - 125 163 110 172
9. NCS - 150 198 135 212
10. NCS - 175 235 150 250
11. NCS - 200 255 160 284
12. NCS - 250 328 175 310

Gối đỡ

Sử dụng giữ khoảng cách giữa các ống nhựa xoắn lắp đặt song song với nhau.

Mã hiệu đặt hàng:

GD - [kích thước đường kính trong của ống]

Ví dụ: đặt cho ống GoMax 100 sẽ là GD - 100

Stt Gối đỡ a (mm) b(mm) h (mm) R (mm)
1 GD - 80 192 100 99 53,5
2 GD - 90 192 100 99 56,0
3 GD - 100 192 100 99 66,0
4 GD - 125 256 132 96 81,0
5 GD - 150 256 132 96 98,0
6 GD - 200 342 170 117 131,5

Mặt bích

Dùng nơi ống GoMax đi vào hố ga, bề mặt tường nhằm đảm bảo thẩm mỹ khi lắp đặt

Mã hiệu đặt hàng:

MB - [kích thước đường kính trong của ống]

Ví dụ: đặt cho ống GoMax 100 sẽ là MB - 100

Stt Mặt bích L (mm) H(mm) D (mm)
1 MB - 80 215 108 112
2 MB - 100 215 108 138
3 MB - 125 215 108 168
4 MB - 150 218 130 202

Băng PVC

Dùng kết hợp với băng cao su non cao su lưu hóa làm kìn mối nối măng sông

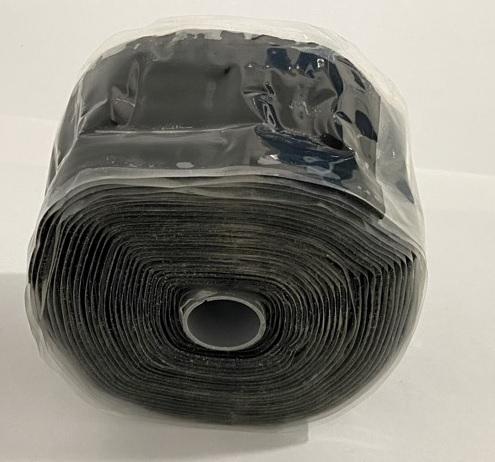

Băng cao su

Dùng để bịt kín các khe hở giữa măng sông và ống GoMax. Băng cao su sẽ cuốn lớp trong, bên ngoài cuốn lớp băng PVC

Băng cảnh báo cáp

Trải trên rãnh chôn ngầm, cảnh bảo phía dưới có cáp, cần thận trọng khi đào đất

Mốc sứ

Mốc sứ cáp điện lực dùng để cảnh báo công nhân khi thi công đào xới trong lòng đất xác định được vị trí của cáp ngầm
