Giới thiệu

Ống nhựa xoắn được sử dụng làm ống dẫn, vỏ bọc bảo vệ cáp điện, cáp viễn thông. Cấu tạo gân xoắn tạo có ống có khả năng chịu lực cao nhưng vẫn có tính mềm dẻo, linh hoạt giúp ống có thể uốn lượt vượt tránh các gốc cây, hố ga, cống thoát nước trong quá trình thi công, lắp đặt.

Ưu điểm

Ống nhựa xoắn sử dụng vật liệu nhựa HDPE là loại nhựa có độ bền cao. so với ống thẳng để đạt khả năng chịu nén tương tự, ống nhựa xoắn sử dụng ít vật liệu hơn do vậy ống nhựa xoắn sẽ nhẹ và tiết kiệm hơn. Ống nhựa xoắn GoMax được đóng thành từng cuộn với độ dài liên lên tới 1.000m cùng với dây mồi có sẵn rất thuận tiện khi công lắp đặt. Những ưu điểm vượt trội của ống nhựa xoắn là lý do để sản phẩm này ngày càng được sử dụng rộng rãi trong những công trình xây dựng hạ tầng.

Dễ dàng uốn lượn vòng tránh vật cản

Khả năng chịu nén cao

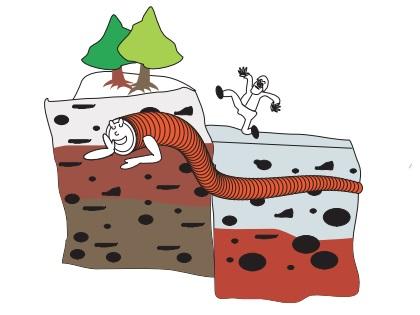

Đảm bảo an toàn cả trong trường hợp nền yếu sụt lún

Độ dài liên tục, hạn chế các mối nối

Dễ dàng kéo cáp nên có thể bố trí các hố ga cách xa nhau hơn

Có sẵn dây mồi kéo cáp, thuận tiện cho việc lắp đặt, bổ sung, thay thế cáp

Sử dụng ít vật liệu, nhẹ hơn nhưng vẫn đảm bảo chất lượng

Mang lại hiệu quả kinh tế cao nhất.

Thông số kỹ thuật

• Các thông số kỹ thuật về sản phẩm có thể thay đổi trong quá trình phát triển sản phẩm. Để có thông tin cập nhật mới vui lòng liên hệ trực tiếp công ty.
• Khi mua sản phẩm GoMax nên chộn ống có đường danh định gấp tối thiểu 1,5 lần so với đường kính ngoài của cáp cần bảo vệ.
• Chúng tôi có sản xuất đơn hàng với chiều dài theo yêu cầu. Hạn chế về kích thước phương tiện vận chuyển cần được cần nhắc khi đặt hàng vượt quá tiêu chuẩn trên.

Lựa chọn ống xoắn

Với cáp nhỏ kích thước đường kính trong của ống nên gấp tối thiểu 1,5 lần đường kính cáp. Với cáp lớn, khoảng cách kéo cáp xa, để dễ dàng kéo cáp, kích thước đường kính trong của ống nên lớn hơn 2 lần đường kính cáp

Có thể sử dụng bảng tra ống nhựa xoắn phù hợp với kích thước cáp ở dưới

• Nếu bảng tra cho kết quả 30 thì cần dùng ống nhựa gân xoắn GoMax 30/40
• Trường hợp cho cho 2 giá trị 80/90 thì có thể chọn ống GoMax 80/105, nhưng nếu khoảng cách xa, để dễ dàng kéo cáp nên chọn ống GoMax 90/110

Cáp hạ ngầm hạ thế 0,6/1kV

Cáp 1 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	1x35	15	25
2	1x50	17	30
3	1x70	19	30
4	1x95	21	30
5	1x120	23	30
6	1x150	24	40
7	1x185	26	40
8	1x240	29	50
9	1x300	31	50
10	1x400	37	65
11	1x500	42	65
12	1x630	42	65
13	1x800	42	65

Cáp 2 lõi

Stt	Loại cáp	Đường kính cáp (mm)	Ống GoMax phù hợp
1	2x6	16	30
2	2x10	17	30
3	2x16	19	40
4	2x25	23	40
5	2x35	26	50
6	2x50	29	50
7	2x70	34	65
8	2x95	38	65
9	2x120	42	65/70
10	2x150	47	70/80
11	2x185	53	80/90
12	2x240	60	90/100
13	2x300	65	100
14	2x400	72	125
15	2x500	81	125

Cáp 3 lõi

Stt	Loại cáp	Đường kính cáp (mm)	Ống GoMax phù hợp
1	3x6	18	30
2	3x10	19	30
3	3x16	21	40
4	3x25	25	40
5	3x35	27	50
6	3x50	31	50
7	3x70	37	65
8	3x95	41	65
9	3x120	45	70/80
10	3x150	50	80
11	3x185	56	90/100
12	3x240	62	100
13	3x300	67	100/125
14	3x400	78	125/150
15	3x500	85	150/160

Cáp 4 lõi bằng nhau

Stt	Loại cáp	Đường kính cáp (mm)	Ống GoMax phù hợp
1	4x6	19	30
2	4x10	20	30/40
3	4x16	23	40
4	4x25	27	40/50
5	4x35	30	50
6	4x50	35	65
7	4x70	40	65
8	4x95	45	70/80
9	4x120	50	80
10	4x150	55	90/100
11	4x185	62	100
12	4x240	68	90/100
13	4x300	75	125/150
14	4x400	86	175
15	4x500	95	200

Cáp 4 lõi (3 lớn + 1 nhỏ)

Stt	Loại cáp	Đường kính cáp (mm)	Ống GoMax phù hợp
1	3x6 + 1x4	18	30
2	3x10 + 1x6	19	30
3	3x16 + 1x10	21	40
4	3x25 + 1x16	25	40
5	3x35 + 1x16	27	50
6	3x50 + 1x25	31	50
7	3x70 + 1x35	37	65
8	3x95 + 1x50	41	65
9	3x120 + 1x70	45	70/80
10	3x150 + 1x95	50	80
11	3x185 + 1x120	56	90/100
12	3x240 + 1x150	62	100
13	3x300 + 1x185	67	100/125
14	3x400 + 1x240	78	125/150
15	3x500 + 1x300	85	160/175

Cáp 5 lõi (3 lớn + 2 nhỏ)

Stt	Loại cáp	Đường kính cáp (mm)	Ống GoMax phù hợp
1	3x6 + 2x4	21	40
2	3x10 + 2x6	23	40
3	3x16 + 2x10	25	40/50
4	3x25 + 2x16	30	50
5	3x35 + 2x16	33	50/65
6	3x50 + 2x25	39	65/70
7	3x70 + 2x35	45	70/80
8	3x95 + 2x50	50	80
9	3x120 + 2x70	56	90/100
10	3x150 + 2x95	63	100
11	3x185 + 2x120	70	125/150
12	3x240 + 2x150	78	150/160
13	3x300 + 2x185	85	160/175
14	3x400 + 2x240	93	175/200
15	3x500 + 2x300	98	200

Cáp ngầm trung thế 24kV - không giáp

Cáp 1 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	1x35	26	40
2	1x50	27	50
3	1x70	29	50
4	1x95	31	50
5	1x120	32	50
6	1x150	34	65
7	1x185	35	65
8	1x240	38	65
9	1x300	40	65
10	1x400	43	65/70
11	1x500	47	70/80
12	1x630	51	80
13	1x800	55	90/100

Cáp 3 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	3x35	50	80
2	3x50	53	80/90
3	3x70	57	90/100
4	3x95	60	90/100
5	3x120	64	100
6	3x150	67	100/125
7	3x185	71	125
8	3x240	76	125/150
9	3x300	81	150/160
10	3x400	88	175

Cáp ngầm trung thế 24kV - giáp băng

Cáp 1 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	1x35	30	50
2	1x50	31	50
3	1x70	33	50/65
4	1x95	35	65
5	1x120	37	65
6	1x150	38	65
7	1x185	40	65
8	1x240	43	65/70
9	1x300	45	70/80
10	1x400	48	80
11	1x500	52	80/90
12	1x630	56	90/100
13	1x800	61	100

Cáp 3 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	3x35	55	90/100
2	3x50	58	90/100
3	3x70	62	100
4	3x95	66	100/125
5	3x120	69	125
6	3x150	73	125
7	3x185	77	125/150
8	3x240	84	150/160
9	3x300	88	175
10	3x400	95	200

Cáp ngầm trung thế 24kV - giáp lưới thép

Cáp 3 lõi

Stt	Loại cáp	Đường kính cáp (mm)	GoMax  phù hợp
1	3x35	59	90/100
2	3x50	61	100
3	3x70	65	100/125
4	3x95	69	125
5	3x120	74	125
6	3x150	78	125/150
7	3x185	81	125/150
8	3x240	87	160/175
9	3x300	92	175
10	3x400	98	200

Thi công lắp đặt

1. Đào rãnh


Độ rộng rãnh đào phụ thuộc vào số lượng ống dự kiến đặt, đảm bảo khoảng cách an toàn giưa các ống (khoảng cách a/b). Độ sâu của rãnh đào phải đảm bảo khoảng cách tối thiểu từ mặt ống trên cùng tới mặt nền (độ sâu h). Tham khảo bảng dưới về khoảng cách và độ sâu cần thiết khi thi công lắp đặt ống nhựa xoắn. Nền rãnh đặt ống cần được làm phẳng và đầm chặt bằng lớp cát nền. Không để ống trên đá cứng hoặc đá cuội

2. Rải ống

Ống được ra bằng cách lăn cuộn ống dọc theo rãnh đào. Chú ý không làm xoắn hoặc gập ống, không để cát, sỏi chui vào ống.


3. Cố định ống


Khi có nhiều ống đặt song song với nhau cần phải cố định khoảng cách giữa các ống. Có thể dùng cọc gỗ đóng xuống đắt, dùng dây thép để cố định ống. Cũng có thể sử dụng gối đỡ ống để giữ khoảng cách

4. Lấp rãnh

Sử dụng cát hoặc hoặc đất mềm được đào lên để lấp lại rãnh. Chú ý lấp cát vào những vị trí ống được cố định trước để không làm xe địch khoảng cách giữa các ống.

Khi chôn ngầm ống nhựa xoắn GoMax cần lưu ý những yêu cầu kỹ thuật sau:

• Khoảng cách từ ống tới bề mặt nền phải đảm bảo:

• • Tối thiểu 60cm trong trường hợp thông thường.
• • Tối thiểu 120cm trong trường hợp chịu tải nặng.

• Khoảng tối thiểu cách giữa các ống phù hợp với bảng dưới:

Loại ống	a/b (mm)
GoMax 25, 30, 40, 50, 65, 70	50
GoMax 80, 90, 100, 125, 150, 160	70
GoMax 175, 200, 250	100
